[TUTO] carte main libre dw-tech ST960 MAJ 18/10/2011

Un problème d'ordre électrique ou électronique ? Besoin d'un avis, d'un conseil ? Cette section est faite pour vous.

Re: [TUTORIAL] projet carte main libre dw-tech ST960

Messagepar choucas » Dim Oct 02, 2011 10:26

pierrot a écrit:Salut,

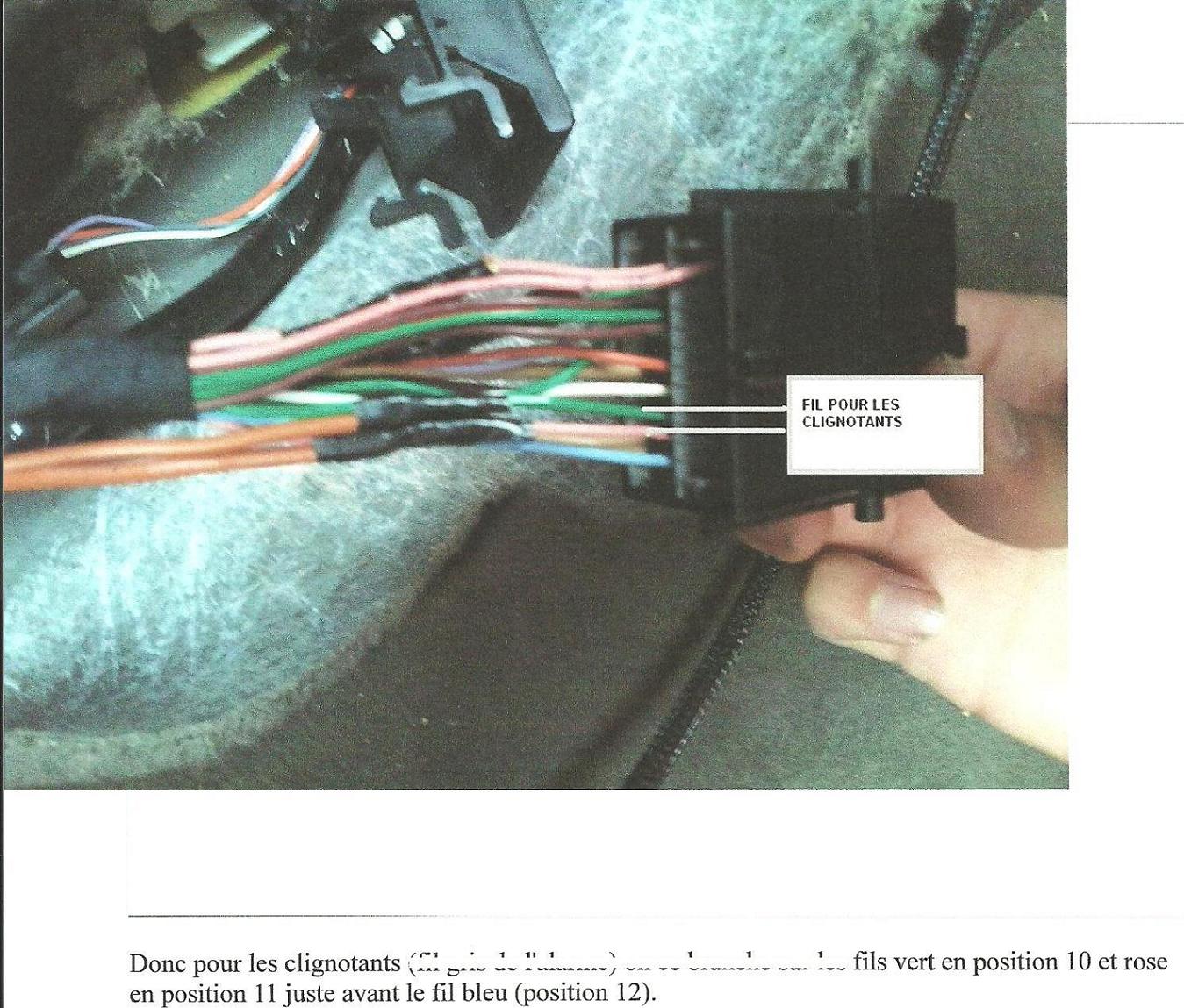

les fils que tu cherche, c'est pour les clignos? si oui tu peu te prendre sur les fils qui passe le long des bas de porte, sous le cache gris.
photo, c'est plus simple;




Salut,

oui c'est pour les clignos, je souhaite me reprendre en début de connexion de tous les clignos et mettre des diodes anti retour pour ne pas envoyer du jus dans l'UCH par précaution .

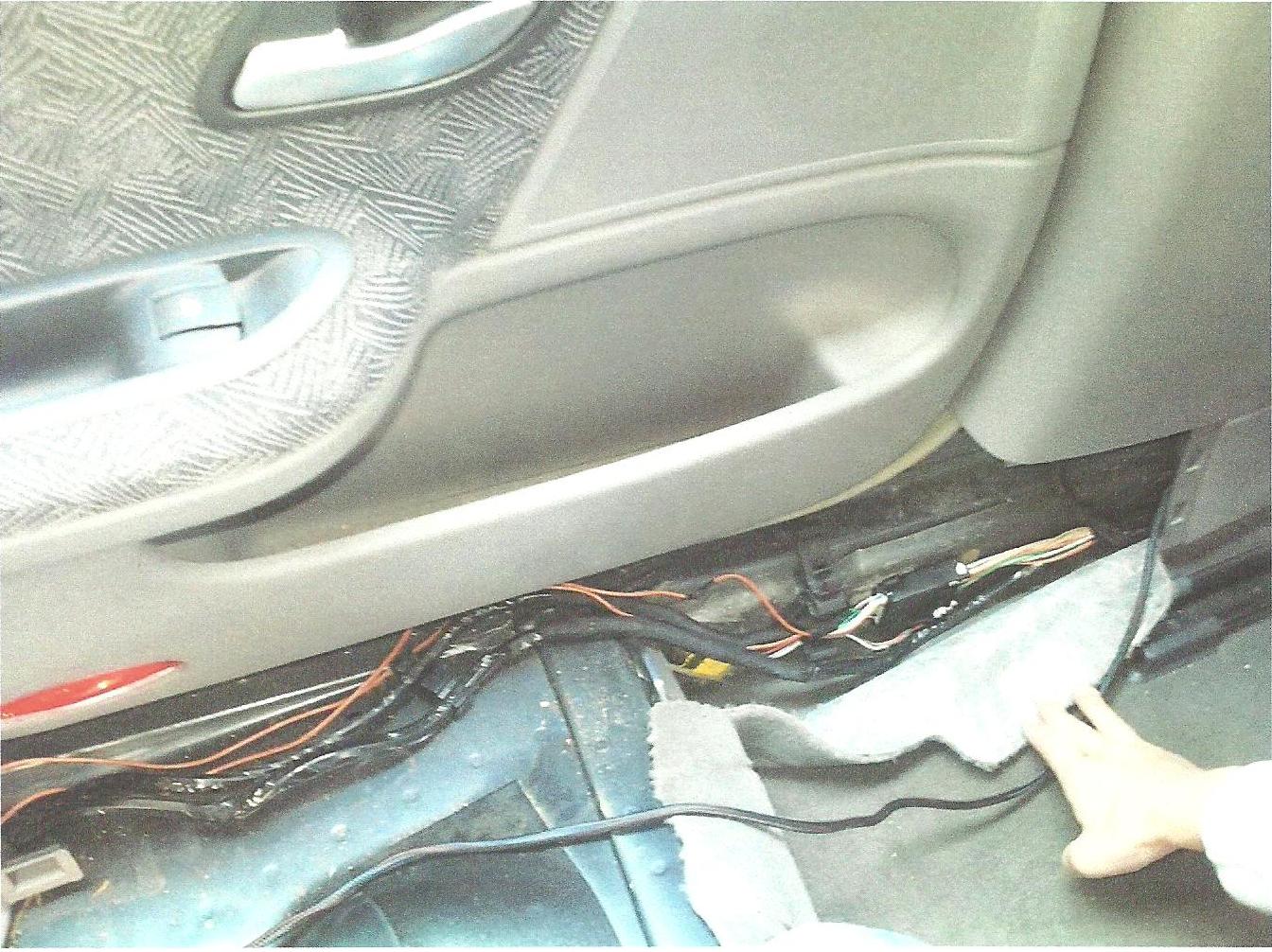

merci pour ta photo et tes explications, je regarde sous le cache gris je ne savais pas qu'il y avait un connecteur a cet endroit !

je viens de regarder et je n'ai pas de connecteur a cet endroit juste un toron de fil :!: :!: :!:

@+

Choucas :wink:
Dernière édition par choucas le Lun Oct 03, 2011 19:35, édité 1 fois.
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Advertisement

Re: [TUTORIAL] projet carte main libre dw-tech ST960

Messagepar choucas » Lun Oct 03, 2011 12:24

bonjour a tous,
voici le reportage du jour,
hier j'ai voulu faire un essai du module ST960 et de la télécommande, branchement du + 12V et de la masse et là pas grand chose, je test la fonction de la clè digital sur le pare-brise et rien ne marche :twisted:
j’envoie un mail au service après vente hier soir pour avoir la confirmation de bon fonctionnement uniquement avec le +12v et la masse.
réponse ce matin ( oui avec le +12v et la masse le clavier digital marche et il est possible d'enregistré la télécommande !)
Donc ce matin je recommence et toujours rien :reflexion:
:idea: je démonte le clavier du pare-brise, je refait un essai et là grande surprise ça fonctionne :!:
me voila bien avec mon pare brise, sans doute athermique !!!

@+

Choucas :wink:
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Re: [TUTORIAL] projet carte main libre dw-tech ST960

Messagepar choucas » Lun Oct 03, 2011 19:29

pierrot a écrit:Salut,

les fils que tu cherche, c'est pour les clignos? si oiu tu peu te prendre sur les fils qui passe le long des bas de porte, sous le cache gris.
photo, c'est plus simple;




Bonjour pierrot, bonjour a tous,

toutes mes excuses pour pierrot, j'ai bien les fils que tu ma transmis mais je n’étais pas au bon endroit de la voiture :oops:
j'ai quand même fait un essai sur le branchement sur les deux fils ça a bien marcher mais pas longtemps ( plus de batterie) :reflexion:
j'ai vraiment eu peur, mais plus de peur que de mal, après recharge tout re-fonctionne OUF!!!
je vais suivre ces deux fils et mettre des diodes anti retour comme prévu.
Autrement quand j’interroge la voiture avec la nouvelle télécommande ST960 cela me donne la température intérieur de l'habitacle et la tension batterie :love:

encore merci

@+

Choucas :wink:
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

[TUTORIAL] carte main libre dw-tech ST960 1ère étape OK

Messagepar choucas » Mer Oct 05, 2011 19:04

Bonjour a toutes et tous :coucou:

voici la suite :
hier repérage de 80 fils de l'UCH pour avoir la correspondance couleur /fonction.
aujourd’hui câblage et test :arrow:

Le résultat :
La télécommande en poche, je m'approche de la voiture( ouverture des portes avec indication des clignotants et melody ainsi que le déploiement des rétroviseurs ). affichage sur la télécommande portes désarmées:bien:
toujours la télécommande en poche, je m’éloigne de la voiture ( fermeture des portes avec indication des clignotants et melody ainsi que rabattement des rétroviseurs). affichage sur la télécommande portes verrouillées :bien:

Fonction de la télécommande a distance ( test a 100m).
Ouverture et fermeture de la voiture avec affichage sur écran lcd.
Fonction silence pour ne plus avoir la melody avec affichage sur écran lcd.
Fonction vibreur et bip ou vibreur seul avec affichage sur écran lcd.
Fonction urgence ( sirène d'alarme ) avec affichage sur écran lcd.
Fonction détecteur de choc sur la voiture ( déclenchement alarme et warning) affichage sur télécommande.
Fonction détection porte ouverte avec affichage sur écran lcd.
Fonction heure affichage sur écran lcd.
Fonction température intérieur voiture avec affichage sur écran lcd.
Fonction tension de batterie avec affichage sur écran lcd.
ps: l'écran lcd est celui de la télécommande

Explication technique :
câblage sans démonter l'UCH n'y le tableau de bord inférieur conducteur. :bien:
très peu d'immobilisation de la voiture. :bien:
toutes les connexion sont souder avec protection gaine thermorétractable. :bien:
la télécommande ce programme par l'utilisateur. :bien:
prix d'une télécommande 150$ :bien:
une petite vidéo : carte télécommande ST960

mise en place digital key sur pare prise athermique.
j'ai cherché un bon moment avant d'avoir trouvé un emplacement correct, sur le coter droit du pare brise ou il y a une petite zone non athermique.
:bien:

fonctions:
ouverture et fermeture de la voiture sans la carte et 48 programmation pour la configuration de toutes les fonctions générales.

petite vidéo ( de pas très bonne qualité)

j'espère que mes explications sont claires et que vous prenez plaisir a la lecture de mes étapes d'installation de cette carte totalement mains libres :coucou:

si vous avez un lecteur de carte a me fournir a faible prix je suis preneur !

j'en ai besoin pour la suite, Merci. OK j'ai trouvé !



cordialement
woorielinc ,le top communication

Image Image
2ème étape :arrow: après réception du lecteur de carte reno pour modification.
Choucas :bounce:
Dernière édition par choucas le Mar Oct 11, 2011 22:05, édité 11 fois.
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Re: [TUTORIAL] carte main libre dw-tech ST960 MAJ 05/10/2011

Messagepar nathanjo » Mer Oct 05, 2011 19:53

salut
trés intérréssant tout sa !!!
je te suis
Avatar de l’utilisateur
nathanjo
Membre d'honneur
Membre d'honneur

Messages: 7126
Images: 3
Inscription: Dim Mar 30, 2008 15:37
Localisation: 62000
Voiture: Laguna III Coupé Phase 1
    Voir la position géographique du membre

Re: [TUTORIAL] carte main libre dw-tech ST960 2ème étape OK

Messagepar choucas » Sam Oct 15, 2011 19:19

Bonjour a toutes et tous,

ayant reçu mon lecteur de carte que ce matin, je commence la 2 étape qui consiste a avoir les fonctions suivants en plus de l'étape 1:

Explication théorique:
1: appui sur le nouveau bouton = alimentation accessoires ( ACC)
2:appui sur le nouveau bouton = alimentation prêt au démarrage (ON)
3 :appui sur la pédale de frein, le nouveau bouton affiche start engine ( clignotant)= démarrage de la voiture.

[url=[URL=http://imageshack.us/photo/my-images/257/ancienbouton.jpg/]Image[/url] Uploaded with ImageShack.us]Ancien bouton[/url]
[url=[URL=http://imageshack.us/photo/my-images/12/nouveaubouton.jpg/]Image[/url] Uploaded with ImageShack.us]Nouveau bouton[/url]

Explication pratique:
1: modification du lecteur de carte
[url=[URL=http://imageshack.us/photo/my-images/200/lecteurcarte.jpg/]Image[/url] Uploaded with ImageShack.us]lecteur carte[/url]

Après modifications, j'ai les fonction suivantes:
1: appui sur le nouveau bouton = alimentation accessoires ( ACC) :bien:
2:appui sur le nouveau bouton = alimentation prêt au démarrage (ON) :bien:
3 :appui sur la pédale de frein, le nouveau bouton affiche start engine ( clignotant)= démarrage de la voiture possible et là pas de démarrage l'alimentation accessoire ce coupe :shock:
4 : après modification du branchement le démarrage est OK :bien:
5 secondes de :reflexion:

Eh oui ma configuration actuel ne conviens pas pour une voiture avec une carte :!:
malgré tout en quelques heures
j'ai un peu avancé mais je doit revoir mon câblage.
J'ai, pour le plaisir fait un essai de démarrage en trichant un peu et ça fonctionne :bien:
Eh là aussi j'ai eu la surprise de ne plus pouvoir arrêté la voiture, "normalement" ( encore une histoire de branchement).
Il me reste toujours a résoudre mon problème de coupure moteur, je m'explique avec l'origine Lag 1 appui pour démarré 1 appui pour stoppé.
Ave le dw-Tech ST960 c'est comme avec une clé de contact classique, ACC, ON, un coup de démarreur et pour coupé on tourne la clé sur off et on retire la clé.


5: coupure moteur OK :bien:

6 : la cerise sur le gâteaux démarrage et arrêt a distance OK :bien: :love:
[url=[URL=http://imageshack.us/photo/my-images/204/photo002lh.jpg/]Image[/url] Uploaded with ImageShack.us]lecteur closed[/url]

[url=[URL=http://imageshack.us/photo/my-images/836/remotecontrolst960.jpg/]Image[/url] Uploaded with ImageShack.us]carte ST960[/url]
La carte ou télécommande est rechargeable par USB ou (allume cigare en option) :bien:
Il y a encore pleins d'options, comme l'ouverture du coffre électrique a distance, ouverture et fermeture des vitres a distance, 2 sorties auxiliaire et beaucoup de programmation possible :bien:


Aller une 1 ère petite vidéo ICI
bientôt une très belle :!:

ça sera tout pour aujourd’hui, je continu ma recherche avec la RTA et vous transmet la suite dans le même message intitulé 2 ème étape en rouge.

Fin de la 2ème partie et merci a tous ceux qui mon soutenue et aider :oui:

@+

Choucas :wink: :roi:
Dernière édition par choucas le Mar Oct 18, 2011 16:34, édité 3 fois.
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Re: [TUTORIAL] carte main libre dw-tech ST960 MAJ 15/10/2011

Messagepar nathanjo » Sam Oct 15, 2011 19:51

courage a toi
c'et super ca , ca avance bien !!
tu as shunter le contact de présence carte dans le lecteur?
Avatar de l’utilisateur
nathanjo
Membre d'honneur
Membre d'honneur

Messages: 7126
Images: 3
Inscription: Dim Mar 30, 2008 15:37
Localisation: 62000
Voiture: Laguna III Coupé Phase 1
    Voir la position géographique du membre

Re: [TUTORIAL] carte main libre dw-tech ST960 MAJ 15/10/2011

Messagepar choucas » Sam Oct 15, 2011 20:37

nathanjo a écrit:courage a toi
c'et super ca , ca avance bien !!
tu as shunter le contact de présence carte dans le lecteur?


Salut,
Merci pour ton message,
en fait je fait une reconnaissance virtuel de la carte, pas vraiment simple a expliqué.
ça va que je n'ai pas fait l'achat du lecteur trop chère :!:
Et pour l'installation ça serait plus simple avec une voiture a clef :roll:
Pour le moment je suis arrivé a ne pas trop immobilisé la voiture mais là ça deviens un peu chaud :!: et ça deviens tendu a la maison :oops:

@+

Choucas :wink:
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Re: [TUTORIAL] carte main libre dw-tech ST960 MAJ 15/10/2011

Messagepar aurel51 » Dim Oct 16, 2011 16:34

Salut,

Pour ton démarrage sans mettre de carte dans le lecteur il y a une solution très simple, démonte une carte de son plastique pour ne récupérer que l’électronique dedans, et ensuite tu la "colle" sous ton lecteur et tu trouve un moyen de fixation, ce qui fait que quand tu vas allumer ton bouton il vas voir la présence de la carte et te permettre le démarrage, car impossible d'utilser un bypass quelconque sur la carte.
Lag 2 ph 1 2002 initiale 1.9 dci 120cv

Rassemblement National Reims 2012
Avatar de l’utilisateur
aurel51
Membre BACCARA
Membre BACCARA

Messages: 686
Images: 0
Inscription: Lun Mai 07, 2007 20:07
Voiture: Laguna II Phase 1

Re: [TUTORIAL] carte main libre dw-tech ST960 MAJ 15/10/2011

Messagepar choucas » Dim Oct 16, 2011 17:38

aurel51 a écrit:Salut,

Pour ton démarrage sans mettre de carte dans le lecteur il y a une solution très simple, démonte une carte de son plastique pour ne récupérer que l’électronique dedans, et ensuite tu la "colle" sous ton lecteur et tu trouve un moyen de fixation, ce qui fait que quand tu vas allumer ton bouton il vas voir la présence de la carte et te permettre le démarrage, car impossible d'utilser un bypass quelconque sur la carte.


Salut,
en fait j'ai fait un comme tu a écrie mais a l’intérieur du logement, comme je suis que dans du provisoire pour le moment .....
j'avance mais je suis un peu bloqué avec seulement la RTA et sans tout démonté, pour quand même utilisé la voiture :!:

en tout cas merci pour ton info :bien:

@+

choucas :wink:
Dernière édition par choucas le Dim Oct 16, 2011 20:23, édité 1 fois.
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Re: [TUTORIAL] carte main libre dw-tech ST960 MAJ 15/10/2011

Messagepar aurel51 » Dim Oct 16, 2011 19:53

ca va au moins tu as le forum lol, moi a l'époque du démarrage a distance je ne connaissais pas encore :crybaby:
Lag 2 ph 1 2002 initiale 1.9 dci 120cv

Rassemblement National Reims 2012
Avatar de l’utilisateur
aurel51
Membre BACCARA
Membre BACCARA

Messages: 686
Images: 0
Inscription: Lun Mai 07, 2007 20:07
Voiture: Laguna II Phase 1

Re: [TUTORIAL OK] carte main libre dw-tech ST960 MAJ 18/10/2

Messagepar choucas » Mar Oct 18, 2011 22:10

Bonjour a toutes et tous,

voici la liste des connexions que j'ai effectué du module de control (dw-Tech ST960) :
1: + 12v Batterie
2 : - 2 liaison a la masse
3 : sortie +12V ACC
4 : sortie + 12v ON
5 : sortie Start
6 : sortie sirène
7 : sortie clignotant ( droite)
8 : sortie clignotant ( gauche)
9 : sortie verrouillage portes
10 : sortie déverrouillage portes
11 : détection ouverture portes ( AVG,AVD,ARD,ARG )
12 : détection frein a main
13 : détection pédale de frein
14 : détection alternateur en marche
15 : détecteur de choc
16 : nouveau bouton ( start engine )
17 : sonde de température habitacle
18 : touches digital ( intérieur pare-brise )
19 : antenne RF
20 : antenne LF

j'ai conservé les fonctions d'origine suivante:
1 : anti-démarrage
2 : verrouillage colonne de direction
3 : démarrage impossible si vitesse engagée

j'ai modifié :
1 : le lecteur de carte

@+

choucas :wink:
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Re: [TUTORIAL OK] carte main libre dw-tech ST960 MAJ 18/10/2

Messagepar nathanjo » Mer Oct 19, 2011 5:25

et bien chapeau !!!
Avatar de l’utilisateur
nathanjo
Membre d'honneur
Membre d'honneur

Messages: 7126
Images: 3
Inscription: Dim Mar 30, 2008 15:37
Localisation: 62000
Voiture: Laguna III Coupé Phase 1
    Voir la position géographique du membre

Re: [TUTORIAL OK] carte main libre dw-tech ST960 MAJ 18/10/2

Messagepar choucas » Mer Oct 19, 2011 15:06

nathanjo a écrit:et bien chapeau !!!


Salut,
Merci a toi,
je n'ai pas claqué 500 $ pour rien :!:
maintenant je fait la promotion de mon vendeur pour la France. :lol:

il y a encore plein de modif a faire sur la voiture :oui:

@+

Choucas :wink:
ma présentation ici et aussi l'intallation autolight ici
l'installation de la carte mains libres dw-tech ST960 ICI
et aussi le site web :dw-Tech ST960 uniquement en anglais
Avatar de l’utilisateur
choucas
Membre Expression
Membre Expression

Messages: 59
Inscription: Jeu Sep 15, 2011 13:58
Voiture: Laguna I Phase 2

Précédente


  • Advertisement

Retourner vers Electricité - Accessoires




  • Articles en relation
    Réponses
    Vus
    Dernier message

Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités
